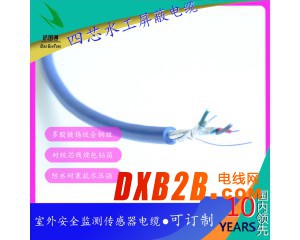

YSPT-4型水工电缆线
YSPT-4型水工观测电缆适用于振弦式传感器延伸线。YSPT-4型水工观测电缆具有良好的防水性能和电器性能，可长期直接埋设在土石坝土体、混凝土或岩土中。水工观测电缆不仅有良好的耐酸碱性能，并具有抗电磁干扰和防雷电功能。
1适用范围
YSPT-4型水工观测电缆适用于振弦式传感器延伸线。YSPT-4型水工观测电缆具有良好的防水性能和电器性能，可长期直接埋设在土石坝土体、混凝土或岩土中。水工观测电缆不仅有良好的耐酸碱性能，并具有抗电磁干扰和防雷电功能。
2正常工作条件
a) 使用温度：－40～+80℃；
b) 额定电压：Uo/U 300/300V；
c) 耐水压力：≥1MPa。
3规格及主要技术参数
|
型号 |
芯线×截面 mm2 |
导体结构, 根/直径mm |
绝缘外径 mm |
护套外径 mm |
直流电阻 Ω/km |
|
|
芯线 |
防雷地线 |
|||||
|
YSPT-4A |
4×0.35+1×0.3 |
7/0.25 |
6/0.25 |
1.55 |
≈6.2 |
≈61.0 |
|
YSPT-4 |
4×0.40+1×0.35 |
8/0.25 |
7/0.25 |
1.6 |
≈7.4 |
≈49.6 |
4技术要求
4.1 导线线芯及接地线均由镀锡铜单线绞合而成束，其性能及外观均应符合GB4910的规定，镀锡铜丝束合的节距比应不大于25倍。
4.2绝缘层应采用高压聚乙烯与色母料的混合料，绝缘层应紧密地挤包在导体上，且容易剥离而不损伤导体，绝缘层外径应符号表1。
4.3绝缘线芯应分色为：四芯（白﹑绿﹑红﹑黑）二芯（白﹑绿）。
4.4绝缘线应有屏蔽层，屏蔽层应选用0.4～0.5mm厚度的铝塑复合带绕包屏蔽，方式为白绿一组，红黑一组，分别进行屏蔽，屏蔽率为100%，绕包重叠率为＞10%。
4.5绝缘线芯屏蔽后与地线一起绞合成缆，成缆节距比应不大于14倍。
4.6外护套应紧密挤包在绞缆芯上，且容易剥离而不损伤绝缘线芯。外护套表面应平整，光滑，色泽均匀，无机械损伤，外护套外径应符号表1。
4.7成品电缆应能承受交流额定电压2000V试验，5分钟不击穿。
4.8成品电缆每一线芯与地线间的绝缘线电阻应不小于50MΩ·KM。
4.9成品电缆应能承受耐水压试验，在室温水压为1MPa条件下，应能受压168小时后，绝缘线电阻测值应不降低
